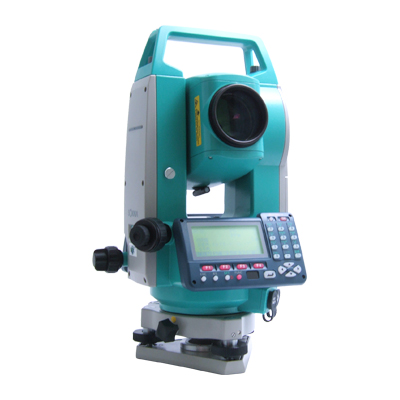

ノンプリズムトータルステーション SET530RKS
ノンプリズムトータルステーション SET530RKS（ソキア）：トータルステーション
200m測距性能のノンプリズム光波距離計。機械中心から30cmという極至近距離から測定できる柔軟性と測量の成果に使える程の高精度を兼ね備えています。
200m測距性能のノンプリズム光波距離計。機械中心から30cmという極至近距離から測定できる柔軟性と測量の成果に使える程の高精度を兼ね備えています。
| 機種名 | ノンプリズムトータルステーション |
| 型番 | SET530RKS |
| メーカー名 | ソキア |
| 特長 |
RED-techII EDM 、さらに一歩進んだ新次元・ノンプリズム光波距離計
超ワイドレンジを、高精度に高速ノンプリズム測定
光波距離計に革新的な進化をもたらしたRED-tech EDMの進化形、それがRED-techII EDMです。他に類を見ない最短30cm（機械中心より）からの測定距離はそのままに、バージョンアップを果たしました。
光波距離計に革新的な進化をもたらしたRED-tech EDMの進化形、それがRED-techII EDMです。他に類を見ない最短30cm（機械中心より）からの測定距離はそのままに、バージョンアップを果たしました。
高速測距 30％以上のスピードアップ（図2）
測定時間は0.9秒毎、初回も1.7秒と高速（精密測定時）。 30％以上ものスピードアップを実現しています
測定時間は0.9秒毎、初回も1.7秒と高速（精密測定時）。 30％以上ものスピードアップを実現しています
| RED-techII EDMを支える、確かな技術 |
RED-techII EDM は、究極の位相差測定方式を追求する伝統と革新の融合技術により、他の距離計では困難だった多様な対象物・多様な環境下での測定において、圧倒的パフォーマンスを発揮します。
位相差測定
精度面でパルス測定方式に対して圧倒的に優位な位相差測定方式。革新的デジタル信号処理技術と卓越の新光学系により、高精度測距を実現しています。
デジタル信号処理
3種類の測距信号を同時にサンプリングし、ソフトウェアで距離算出。測距光の状態に応じた最適な処理方法をフレキシブルかつ即座に選択します。また、受光信号 の電気的増幅率を上げる事に成功。高精度はそのままに、信頼性の高い測定をスピーディに行います。
卓抜の精密光学系
対物レンズ中央部から送光し、周辺部で受光するソキア伝統の光学系を徹底的にリファイン。光の経路を一新した光学系は、測距光を対物レンズ前面から射出することにより、誤差要因となる内部反射を完全に除去、波長選択特性の高い光学部晶で構成し、必要な測距光のみを確実かつ効率的に受光部に導きます。また、新光学系は、極めて明るくシャープな望遠鏡視野をも獲得。望遠鏡部全体の小型化とあいまって、視準操作を一層容易にしています。
精度面でパルス測定方式に対して圧倒的に優位な位相差測定方式。革新的デジタル信号処理技術と卓越の新光学系により、高精度測距を実現しています。
デジタル信号処理
3種類の測距信号を同時にサンプリングし、ソフトウェアで距離算出。測距光の状態に応じた最適な処理方法をフレキシブルかつ即座に選択します。また、受光信号 の電気的増幅率を上げる事に成功。高精度はそのままに、信頼性の高い測定をスピーディに行います。
卓抜の精密光学系
対物レンズ中央部から送光し、周辺部で受光するソキア伝統の光学系を徹底的にリファイン。光の経路を一新した光学系は、測距光を対物レンズ前面から射出することにより、誤差要因となる内部反射を完全に除去、波長選択特性の高い光学部晶で構成し、必要な測距光のみを確実かつ効率的に受光部に導きます。また、新光学系は、極めて明るくシャープな望遠鏡視野をも獲得。望遠鏡部全体の小型化とあいまって、視準操作を一層容易にしています。
| 超小型・可視光レーザ（レーザークラス3R）で、ピンポイント測定 |
測距光は超小型スポットの可視光レーザ。測点の赤いレーザスポットで確認できるだけでなく、目標点をピンポイントで正確に測ることができます。例えば壁の角や路上のマンホール、送電線などを高い精度で直接測定できるうえ、格子状や網状のフェンスを通しての測定にも圧倒的に有利です。
A）【Series30RKの場合】
Series30RKは測距光が超小径なので、フェンス越しでも正確な測定が可能。近距餞であれば細いフェンス自体ですら観測が可能です。［ビーム径の大きいノンプリズムトータルステーション］測距光のサイズが大きく、フェンスと壁の2ヶ所を同時に測ってしまうので、データに誤差が含みやすい。
（B）【Series30RKの場合】
Series30RKは測距光が超小径なので、ピンポイントで観測ができ、壁の角などでも測距・測角とも高い精度で観測可能。［ビーム径の大きいノンプリズムトータルステーション］測拒光のサイズが大きく、手前と奥を同時に測っでしまうので、データに誤差を含みやすい。
（C）【Series30RKの場合】
Series30RKは測距光が超小径なので、道路のマンホールなど、薄い入射角でも高精度な観測が可能． ［ビーム径の大きいノンプリズムトータルステーション］ 測拒光のサイズが大きく、薄い入射角の場合、予想以上に測距光が広がり、データに誤差を含みやすい。
Series30RKは測距光が超小径なので、フェンス越しでも正確な測定が可能。近距餞であれば細いフェンス自体ですら観測が可能です。［ビーム径の大きいノンプリズムトータルステーション］測距光のサイズが大きく、フェンスと壁の2ヶ所を同時に測ってしまうので、データに誤差が含みやすい。
（B）【Series30RKの場合】
Series30RKは測距光が超小径なので、ピンポイントで観測ができ、壁の角などでも測距・測角とも高い精度で観測可能。［ビーム径の大きいノンプリズムトータルステーション］測拒光のサイズが大きく、手前と奥を同時に測っでしまうので、データに誤差を含みやすい。
（C）【Series30RKの場合】
Series30RKは測距光が超小径なので、道路のマンホールなど、薄い入射角でも高精度な観測が可能． ［ビーム径の大きいノンプリズムトータルステーション］ 測拒光のサイズが大きく、薄い入射角の場合、予想以上に測距光が広がり、データに誤差を含みやすい。
| レーザ照準機能 |
可視光である測距光を照射し続けることで、レーザ照準機能として利用できます。至近距離の視準は 望遠鏡をのぞく必要がありません。水平出し、縦墨、通り出し、杭打ちなどに利用できます。
| プリズムや反射シートで、さらに長距離を |
プリズムを使用すれば長距離の測定が可能。1素子AP反射プリズムの使用で、一挙に5,000mまで測定でき、さらに±（2＋2ppmXD）mmと高精度です。手軽な反射シートでは500mまで測定可能、精度は±（3＋2ppmXD）mm。反射シートは、測定距離に応じて様々な大きさをお選びいただけます。また、ピンボール反射ターゲット、隠れた場所を測るのに便利な2点ターゲットなど、反射シートを先駆けたけたソキアならではの豊富なバリエーションを取り揃えています。しかもプリズムや反射シート測定モードでは、レーザー出力がクラス1相当（出力0.22mW以下）に自動的に切り替わり、安全面にも最大の配慮を施しています。また、ノンプリズムモードのままプリズムや反射シートを測ったとしても、視準系にはレーザーを通さないフィルターを装備していますので、観測者の目は保護されます
| ソキア独自のアブソリュート・エンコーダ搭載 |
デジタルレベルで培ったRABコード（RAndom Bi-directionaLcode）技術をベースに、ソキアが独自に開発したアブソリュート・エンコーダを搭載。卓越したコード化技術とデジタル信号処理により高い安定性と信頼性を実現しています。観測開始時に目盛盤リセット作業が不要、電源を入れてすぐに観測を始めることができます。また、一度電源を切っても、次に電源を入れたときにもとの方向角を即座に表示しますので、時間の短縮ができ作業効率が向上します。
| 3つの軸を自動補正、信頼の測角部 |
2軸自動補正機構により、視準軸方向と横軸方向の2方向から機械の傾斜を検知し、鉛直角と水平角を補正します。さらに、コリメーション機能で、望遠鏡視準軸のずれを自動的に補正。これにより、信頼性の高い測角精度を実現しています。
| 優れた耐環境性能 |
JIS保護等級IP66（耐塵・耐水形）に準拠。機械内部への粉塵や水の浸入をシャットアウトする構造です。細かい粉塵の舞う大規模造成、地下工事などの現場や雨の日の測量で、その真価を発揮します。
| 機械の状態が一目瞭然 |
ディスプレイには「水平距離」「鉛直角」「水平角」など、漢字表示ができる192×80ドットのグラフィック対応ドットマトリクスLCDを採用。光波距離計のモード（ノンプリズム・プリズム・反射シート）や、可視光レーザの照射など、必要な情報を一目で確認できます。また、温度センサーを搭載し、いかなる温度でも最適なコントラストを保ちます。
| 10キーとソフトキーで優れた操作性を実現 |
数値入力に便利な10キーを搭載しました。キー配列を使いやすいよう自在に変更できる4つのソフトキー（F1-F4）とあいまって、優れた操作性を実現します。また、キーボードは照明装置と連動して明るく輝き、薄暮時でも操作しやすくなっています。
| 大容量の内蔵メモリー |
測定データや既知点データなど、530RK（RKS）は約10,000点の大量のデータを記録できます。10のJOBに分けて記線できますので、複数現場の同時進行も可能です。またJOBごとに縮尺係数を設定、座標計算時の補正値として使用できます。
| リチウムイオンバッテリー BDC46A |
電源には、デジタルレベルやGPS測量機など他のソキア製品にも使用できる着脱式リチウムイオンバッテリーBDC46Aを採用。1個で約7時間と長時間の連続使用が可能です。メモリー効果がなく、連日の作業にも安心して使用できます。
| 機動性抜群の小型軽量ボディー |
バッテリーを含む総重量は約5.5kg。コンパクトなボディーに効率よく機能をまとめました。
| 仕様 |
| 望遠鏡 | 全周回転、測距測角同軸光学系 |
| 倍率／分解力 | 30×／2.5” |
| 全長 | 171mm |
| 対物有効径 | 45mm（EDM部48mm） |
| 像 | 正像、視野1°30’（26m／1,000m、視野内に∞方向マーク付き） |
| 最短合焦距離 | 13m |
| 十字線照明装置 | 内蔵（明るさ5段階選択可） |
| 測角部 | 光電式アブソリュート・ロータリーエンコーダ方式、対向検出 |
| 最小表示 | 5”／10” 選択可 |
| 精度 水平角・鉛直角共 | 5” |
| 測角時間 水平角・鉛直角共 | 0.5秒毎以下、連続測定 |
| 測角モード | 水平角：右回り／左回り 選択可、0セット、ホールド、任意角入力、倍角測定 鉛直角：天頂0°／水平0°／水平0°±90°選択可、勾配％表示 |
| 2軸自動補正機構／コリメーション補正 | 液体式2軸傾斜センサー方式、補正範囲±3’、範囲外の警告：メッセージ表示／補正あり／なし 選択可 |
| 微動装置 | 1スピード |
| 測距部 | 同軸型レーザ光変調式位相差測定方式 |
| レーザー出力 | 200EDM・150EDM：ノンプリズムモード：JISクラス2、出力0.99mW以下 反射シート・反射プリスムモード：JISクラス1相当、出力0.22mW以下 |
| （斜距離）200EDMノンプリスム時< | 0.3〜200m |
| 反射シートターゲット | RS90N-K：1.3〜500m／RS50N-K：1.3〜300m／RS10N-K：1.3〜100m |
| ミニ反射プリスム | CPO1：1.3〜800m／OR1PA：1.3〜500m |
| 1素子AP反射プリスム | 1.3〜4,000m（気象条件良好時 45,000m |
| 3素子AP反射プリスム | 〜5,000m（気象条件良好時 6,000m） |
| 最小表示 | 0.001m（トラッキング測定時0.01m） |
| 200EDMノンプリスム時精密測定 | 0.3〜100m±（3＋2ppm×D）mm、100m超〜200m±（5＋10ppm×D）mm |
| 高速単回 | 0.3〜100m±（6＋2ppm×D）mm、100m超〜200m±（8＋10ppm×D）mm |
| 反射シートターゲット使用時 | 精密測定±（3＋2ppm×D）mm、高速単回測定±（6＋2ppm×D）mm |
| 反射プリスム使用時 | 精密測定±（2＋2ppm×D）mm、高速単回測定±（5＋2ppm×D）mm |
| 測距時間 | 精密測定0.9秒毎（初回1.7秒）、高速単回測定1.4秒、トラッキング測定0.3秒毎（初回1.4秒） |
| 測距モード | 精密連続／精密平均／精密単回／高速単回／トラッキング測定 選択可 |
| 気象補正 | （1）気温・気圧（hPa/mmHg）入力による（2）ppm入力による（3）Oppm 選択可 |
| 反射プリスム定数補正／球差・気差補正 | −99〜＋99mm（1mmステノブ）／あり（K＝0.142／K＝0.20）／なし 選択可 |
| データ記録・通信部 |
| データ記憶装置容量 | 約10,000点 |
| カレンダークロック機能 | − |
| インターフェース／プリンター出力 | RS-232C規格準拠（ボーレート．1,200〜38,400bps）／セントロニクス規格準拠（プリンターケーブルDOC46（オプション）を使用） |
| 諸般 |
| 表示部 | 漢字・グラフィック対応ドットマトリックスLCD（192×80ドット）、バックライト付き、コントラスト調整機能付き |
| キーボード | 正反両側配置、27キー |
| レーザー照準機能／レーザー射出インジケータ | ON（5分で自動OFF）／OFF 選択可／350EDM：あり、200EDM・150EDMなし |
| 気泡管感度 | 横気泡管 30"/2mm |
| 円形気泡管（整準台部）／電子グラフィック気泡管 | 10'/2mm／3'／外縁部 |
| 求心望遠鏡 | 正像、倍率3×、最短合焦距離0.3m（底板より） |
| 整準台 | 着脱式／シフティング式 |
| 防塵・防水性能／使用温度範囲 | lP66耐じん・耐水形（JISCO920）準拠／−20〜＋50℃ |
| 電源 | 7、2VDC |
| 着脱式バッテリーBDC46A（充電式LJ-10nバッテリー） | 2個標準装備 |
| 連続使用時間（25℃）測距測角時 | 精密単回測定30秒毎：約7時間（800点） |
| 測角のみ | 約8.5時間 |
| 充電時間 | 2時間以内（急速充電器CDC68使用） |
| オートパワーカットオフ機能 | 操作停止後30／15／5分で自動OFFする／しない 選択可 |
| 寸法 | 165（W）×180（D）×341（H）mm（ハンドル・バッテリー付き） |
| 機械高 | 整準台底面より236mm |
| 重量 | 約5.5kg（ハンドル・バッテリー付き） |
